220v电葫芦手柄接线图

电动葫芦电压为220V，体积较小、载荷也比较小，更适合民用及流水线作业，很多客户在家庭装修等会使用此类产品，葫芦主体及手柄接线等是咨询的最多的问题，现在我们为您总结单项电动葫芦及手柄如何接线?

220v单相电比三相电接线要复杂很多，我先给你一个最简单的220v电葫芦手柄接线图供参考

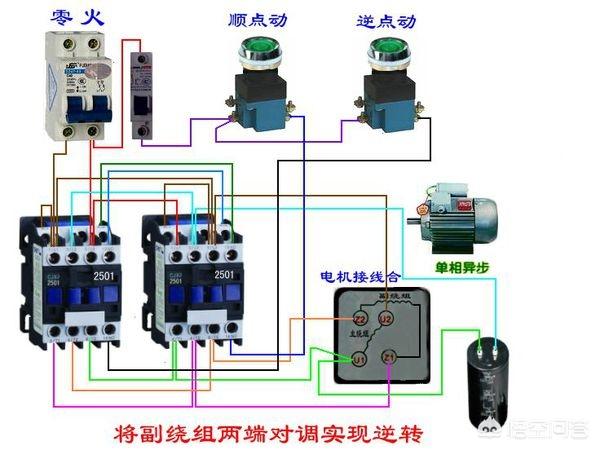

这是最简单的单相电正反转控制电路，通过切换主副绕组实现正反转。这是通电就转动的接线图，如果要实现点动开关，我们可以采用两个交流接触器来实现，如下图

电葫芦主要用在一些较重的机械设备吊运或者其它的重物搬运。不仅能上下移动还能左右移动，那它是怎么实现的呢?

电葫芦的这些动作的实现，要有控制箱还要控制手柄，其中控制箱是整个控制过程的核心。那怎么接线，首先得把电气控制回路在图纸上画出来，然后对着图纸接线。由于这个控制过程中只要实现电机的正反转，不需要保持，不需要考虑自锁和互锁，直接点动控制就可以实现电葫芦的工作要求。

电动葫芦接线时，一定要搞清主副线是否需要绕组的问题，正常的单项葫芦电机是不分主线副线绕组的，如不清楚电机是否分主副线绕组，需使用万能表测试电阻。

如无法进行测试分辨绕组情况，此时我们采用以下方法：一般电机里有三根线，其中两根是绕组进线，另一根是公共端线，若不分主线副线绕组，两根绕组进线与公共端线的电阻大小相同，若分主线副线绕组，主绕组线与公共端线的电阻大于副绕组线与公共端线的电阻。

另一种方法是根据电机线的数量来分辨，如电机里面有4根线，要求正反转的，那么就是主副线绕组的，如果电机里面有3根线，那么基本就是不需要主副线绕组的，从这一点上看是很好分辨的。

另外电动葫芦可配备无线遥控器，如配备两个相同的遥控器，分别在不同位置进行遥控是可行的，但前提必须是在可控范围内。
